多功能立式淬火成套設備

發布時間：2015-05-06 16:24:00 點擊次數：

多功能淬火成套設備

一、機床的功能

機床采用感應圈掃描的結構形式，零件可上下移動，機床具有以下功能：

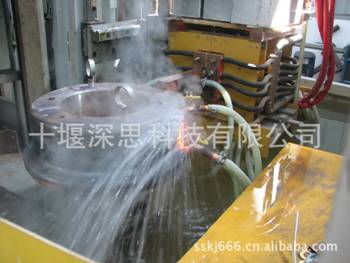

1、軸類零件連續加熱噴水淬火、整體一次加熱噴水淬火；

2、齒輪整體一次加熱噴水淬火或浸水淬火；

3、齒輪單齒分度連續加熱噴水淬火；

4、齒輪單齒分度整體一次加熱噴水淬火；

5、內孔整體加熱噴水淬火或連續加熱噴水淬火。

二、機床的技術參數

夾持工件的******長度：1200mm

夾持工件的******直徑：830mm

夾持工件的******重量：400kg

感應器上下運動******行程（滾珠絲杠驅動）/速度：1300mm/2-30mm/S

感應器前后運動******行程（汽缸驅動）：150mm

感應器左右運動******行程（手動調整）：50mm

工件拖板上下運動******行程（梯形絲杠驅動）/速度：500mm/50 mm/S

上頂尖拖板上下******行程（梯形絲杠驅動）/速度：1000mm/15 mm/S

下頂尖旋轉速度/分度角度：0-150rpm/任意角度

三、供貨內容

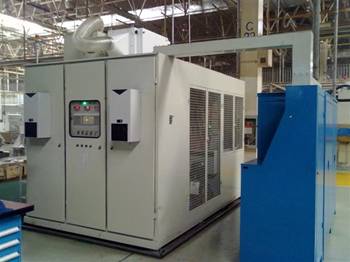

晶體管超音頻電源 (型號SSTP300Kw/8-30kHz) 1臺

中頻變壓器（SSGR800/8-30） 1臺

中頻電容器（RFM0.75-1000-30S） 2臺

淬火感應器 2臺

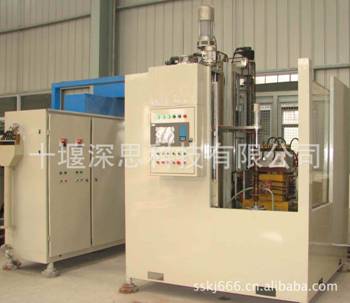

軸與齒輪專用淬火機床（SSVCZ120C） 1臺

淬火液循環系統 1套

冷卻水循環系統 1套

風冷機 1套
