重型曲軸淬火成套設備

發布時間：2015-03-27 16:13:00    點擊次數：

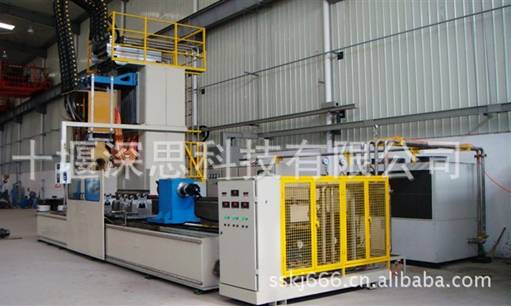

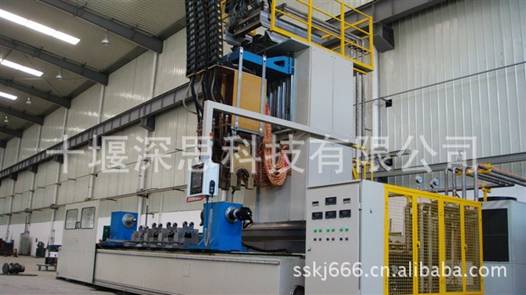

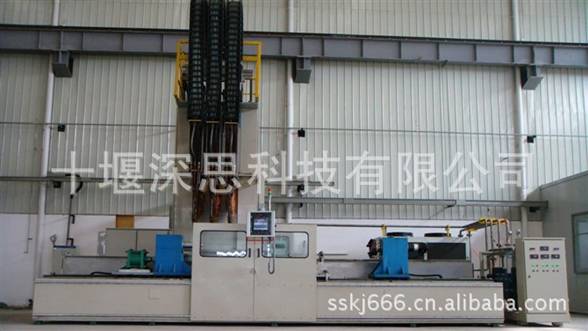

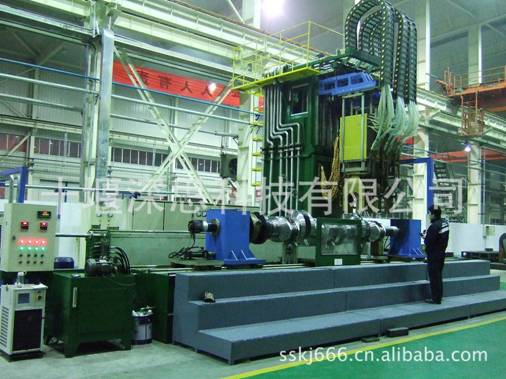

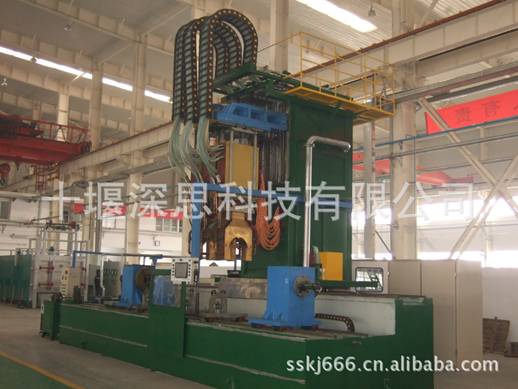

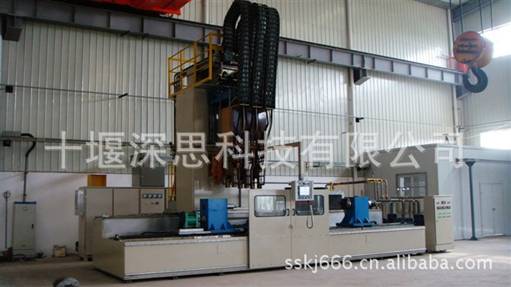

大型曲軸淬火成套設備

一、設備描述

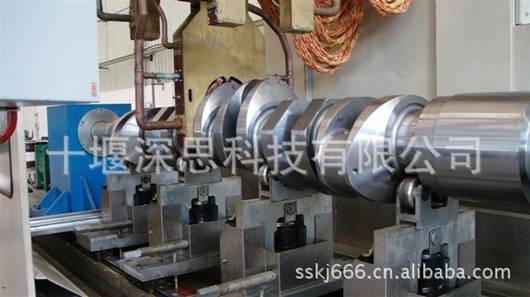

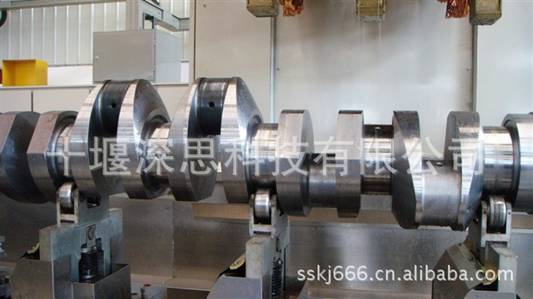

  曲軸淬火機床成套設備采用人工上料、下料，人工裝夾和檢測，曲軸的所有部位的淬火加工全部自動完成；機床可對各種曲軸進行軸頸表面感應加熱淬火；機床控制采用三菱數控系統（C64系統），觸摸屏，可手動、自動操作，存儲多種曲軸的淬火加工程序；設備的工藝參數（如電壓、電流、時間、冷卻水淬火液溫度壓力等）采用數字儀表顯示；成套設備主要機械部件（如導軌、滾珠絲杠、主要液壓元件等）、主要電器元件采用進口名牌產品。

 該成套設備配置3套感應器，自動切換工作，曲軸淬火過程中不需要人工更換感應器。成套設備配置軟化水槽與循環冷卻系統、淬火液槽與循環冷卻系統、冷水機組。

二、配置

1、曲軸專用淬火機床（型號SSQK-A）                     1臺

2、IGBT晶體管中頻電源（型號SSTP750kw/5～10khz）       1臺

3、中頻淬火變壓器                                     3臺

4、中頻電容器組                                       3套

5、中頻切換器                                         1套

6、曲軸淬火感應器                                 按用戶需要

7、淬火液（PAG淬火介質）循環系統                      1套

8、冷卻水（軟化水）循環系統                           1套

9、冷水機組                                           1臺

10、控制系統                                          1套

11、液壓站                                            1套

三、SSQZ系列機床技術參數：

序 號	項       目	單  位	參數	備注
1	******曲軸回轉直徑	mm	1000
2	******曲拐半徑	mm	500
3	******曲軸長度	mm	10000
4	******曲軸重量	kg	10000
5	中頻電源功率	kw	200-750
6	電源數量	臺	1-2
7	中頻頻率	kHz	8-10
8	淬火冷卻方式		噴液
9	薄型曲軸淬火變壓器	臺	3～7
10	曲軸淬火感應器	臺	3～7
11	淬火液內循環冷卻系統	套	1	PAG淬火液
12	電源冷卻內循環	套	1	低壓冷卻
13	感應圈冷卻內循環	套	1	高壓冷卻
14	外循環冷卻	臺	1	工業冷水機組
15	能量監控系統	套	1	選配
