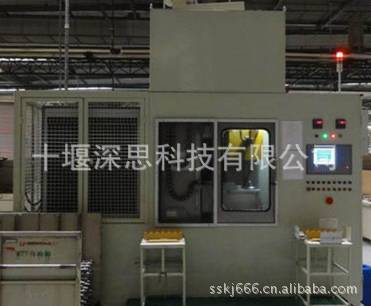

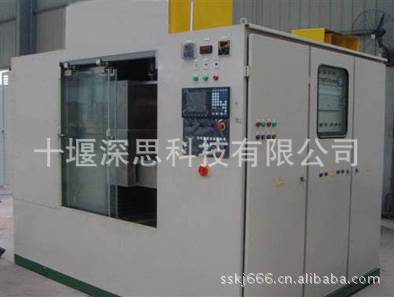

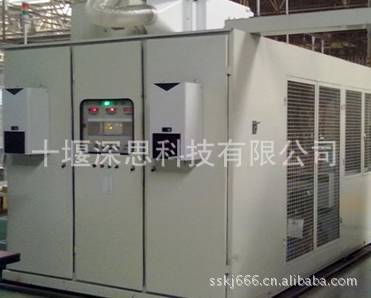

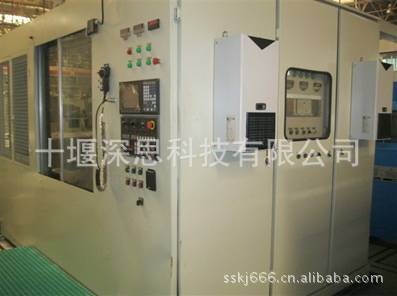

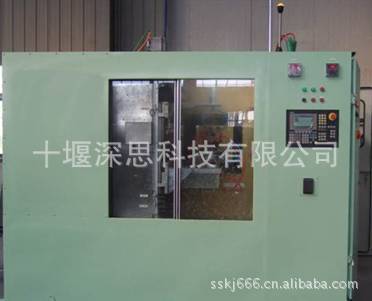

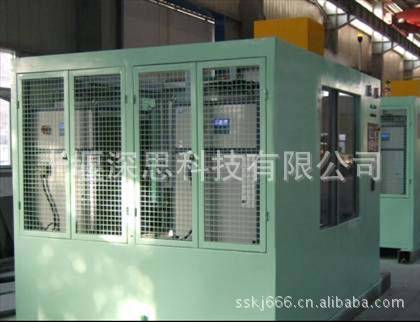

機電一體化淬火成套設備

發布時間：2015-11-13 16:28:00    點擊次數：

機電一體化淬火成套設備

一、特點：

電源、淬火機床、淬火水系統、冷卻水系統、控制系統、冷水機組等全部設計在一個平臺上。

該設備可用于汽車齒條、凸輪軸、球籠、及其他各種小軸類、小齒輪類感應熱處理，設備采用全數控控制，工藝性能穩定。

二、成套設備特點：

1、成套設備為數控單工位（雙工位）結構。除人工上下料外，其余動作及加工由機床自動控制完成；

2 、機床采用全封閉結構, 機床底座采用焊接結構，四周全部采用不銹鋼板，淬火液不能直接接觸到所有機械傳動部件和變壓器等電器部件；

3、控制系統采用數控系統、觸摸屏；具有良好的中文圖形界面，操作簡便；

4、采用整體焊接床身，具有良好的剛性、熱穩定性及抗振性；

5、設備具有掃描淬火、同時淬火、分段掃描和同時淬火功能以及自動加熱、手動加熱功能；

6、機床正面采用鋁合金框鋼化玻璃便于觀察，活動拉門采用手動拉門；

7、上頂尖位置調整采用電機驅動絲杠實現，調整方便；上下頂尖采用不銹鋼材料；

8、上頂尖采用氣動夾緊,配有腳踏開關；上頂尖具有浮動功能,可減少零件變形；

9、下頂尖旋轉采用交流變頻無級調速，可調速度范圍寬，轉向可變；具有高的響應速度，旋轉驅動良好；

10、負載上下移動采用伺服電機滾珠絲杠驅動，絲杠與導軌采用全套HIWIN或ABBA進口產品，傳動機構具有良好的定位精度、耐磨性、剛性、低速運動平穩性及抗振性；

11、感應器Ｘ－Ｙ方向采用手動調整，調整范圍：Ｘ＝0-100mm，Ｙ＝0-100mm；

三、機床技術參數：

機電一體化淬火成套設備

一、特點：

電源、淬火機床、淬火水系統、冷卻水系統、控制系統、冷水機組等全部設計在一個平臺上。

該設備可用于汽車齒條、凸輪軸、球籠、及其他各種小軸類、小齒輪類感應熱處理，設備采用全數控控制，工藝性能穩定。

二、成套設備特點：

1、成套設備為數控單工位（雙工位）結構。除人工上下料外，其余動作及加工由機床自動控制完成；

2 、機床采用全封閉結構, 機床底座采用焊接結構，四周全部采用不銹鋼板，淬火液不能直接接觸到所有機械傳動部件和變壓器等電器部件；

3、控制系統采用數控系統、觸摸屏；具有良好的中文圖形界面，操作簡便；

4、采用整體焊接床身，具有良好的剛性、熱穩定性及抗振性；

5、設備具有掃描淬火、同時淬火、分段掃描和同時淬火功能以及自動加熱、手動加熱功能；

6、機床正面采用鋁合金框鋼化玻璃便于觀察，活動拉門采用手動拉門；

7、上頂尖位置調整采用電機驅動絲杠實現，調整方便；上下頂尖采用不銹鋼材料；

8、上頂尖采用氣動夾緊,配有腳踏開關；上頂尖具有浮動功能,可減少零件變形；

9、下頂尖旋轉采用交流變頻無級調速，可調速度范圍寬，轉向可變；具有高的響應速度，旋轉驅動良好；

10、負載上下移動采用伺服電機滾珠絲杠驅動，絲杠與導軌采用全套HIWIN或ABBA進口產品，傳動機構具有良好的定位精度、耐磨性、剛性、低速運動平穩性及抗振性；

11、感應器Ｘ－Ｙ方向采用手動調整，調整范圍：Ｘ＝0-100mm，Ｙ＝0-100mm；

三、機床技術參數：

機電一體化淬火成套設備

一、特點：

電源、淬火機床、淬火水系統、冷卻水系統、控制系統、冷水機組等全部設計在一個平臺上。

該設備可用于汽車齒條、凸輪軸、球籠、及其他各種小軸類、小齒輪類感應熱處理，設備采用全數控控制，工藝性能穩定。

二、成套設備特點：

1、成套設備為數控單工位（雙工位）結構。除人工上下料外，其余動作及加工由機床自動控制完成；

2 、機床采用全封閉結構, 機床底座采用焊接結構，四周全部采用不銹鋼板，淬火液不能直接接觸到所有機械傳動部件和變壓器等電器部件；

3、控制系統采用數控系統、觸摸屏；具有良好的中文圖形界面，操作簡便；

4、采用整體焊接床身，具有良好的剛性、熱穩定性及抗振性；

5、設備具有掃描淬火、同時淬火、分段掃描和同時淬火功能以及自動加熱、手動加熱功能；

6、機床正面采用鋁合金框鋼化玻璃便于觀察，活動拉門采用手動拉門；

7、上頂尖位置調整采用電機驅動絲杠實現，調整方便；上下頂尖采用不銹鋼材料；

8、上頂尖采用氣動夾緊,配有腳踏開關；上頂尖具有浮動功能,可減少零件變形；

9、下頂尖旋轉采用交流變頻無級調速，可調速度范圍寬，轉向可變；具有高的響應速度，旋轉驅動良好；

10、負載上下移動采用伺服電機滾珠絲杠驅動，絲杠與導軌采用全套HIWIN或ABBA進口產品，傳動機構具有良好的定位精度、耐磨性、剛性、低速運動平穩性及抗振性；

11、感應器Ｘ－Ｙ方向采用手動調整，調整范圍：Ｘ＝0-100mm，Ｙ＝0-100mm；

三、機床技術參數：

序 號	項       目	單  位	參數	備注
1	零件直徑	mm	10-50
2	夾持長度	mm	0-1000
3	******重量	kg	20
4	進給速度	mm/s	0-150
5	旋轉速度	rpm	20-120
6	淬火電源功率	kw	100
7	頻率	kHz	2-50
8	淬火方式		連續淬火，分段一次淬火
9	淬火冷卻方式		噴液
10	淬火負載	套	1
11	淬火感應器	套	1
12	淬火液內循環冷卻系統	套	1	PAG淬火液
13	冷卻內循環	套	1	低壓冷卻
14	外循環冷卻	套	1	工業冷水機組
15	能量監控系統	套	1	選配
